​苹果 AirTag 新专利曝光:可搭配 HMD 实现全身运动追踪

2023-06-04 06:28 来源:风海网 点击:

苹果 AirTag 新专利曝光:可搭配 HMD 实现全身运动追踪

苹果于 2021 年 4 月首次推出 "AirTags"。在近日苹果新曝光的专利中,其正在开发一种新型的 AirTag,苹果简单地将其描述为 " 可穿戴标签 ",它可以与 iPhone 进行通信。这些标签可以放置在用户身体或衣服的不同部位,并可用于一个或多个与健康相关的功能,如姿势监测、阳光照射监测、物理治疗、跑步辅助、跌倒检测、 健身 / 活动跟踪、运动跟踪、医疗应用、生物识别应用、个人训练和其他功能。

可穿戴标签可能具有不同类型的传感器,这些传感器根据可穿戴标签用于的健康相关功能,收集不同类型的传感器数据。

用户可以使用电子设备配置、控制和接收来自可穿戴标签的数据。该电子设备可用于确定可穿戴标签在用户身体上的位置,并根据用户输入或基于从可穿戴标签收集的传感器数据确定可穿戴标签所需的健康相关功能。

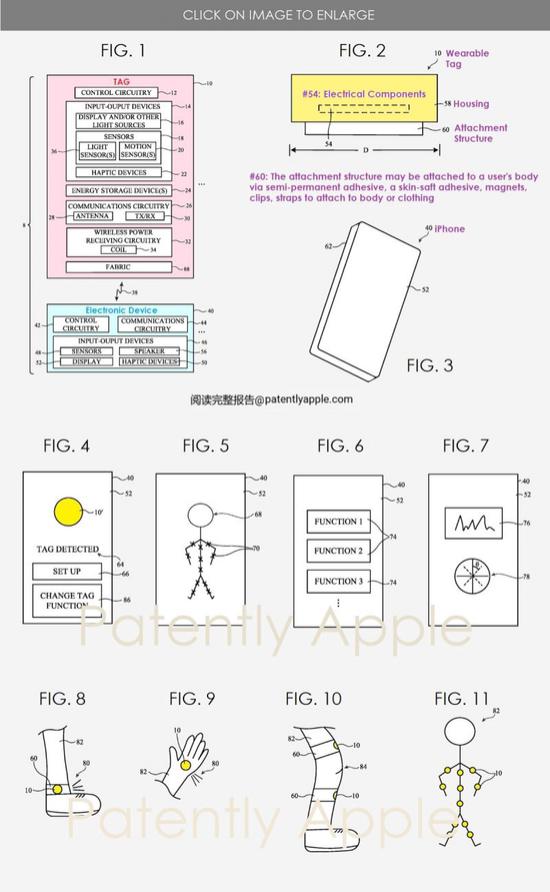

苹果专利图 1 是可能包括一个或多个可穿戴标签的说明性系统示意图。如图 1 所示,系统 #8 可以包括一个或多个标签,例如可穿戴标签 #10 和一个或多个电子设备,以及电子设备 #40(iPhone)。每个可穿戴标签可以佩戴在用户的身体(例如,用户的手腕、手臂、手指、手臂、颈部、腰部、脚踝或其他合适的身体部位)或衣服上。标签可能会向 iPhone、Apple Watch、HMD、Mac、iPad、智能眼镜等设备发送标签数据,接收控制信号和 / 或以其他方式与之通信。

苹果专利图 2 是说明性可穿戴标签 #10 的侧视图。如图 2 所示,该标签包括一个外壳,如外壳 #58。壳体、外壳或箱子可以由塑料、玻璃、陶瓷、纤维复合材料、金属(例如不锈钢、铝等)、织物、其它合适的材料或这些材料的任意两种或多种的组合组成。

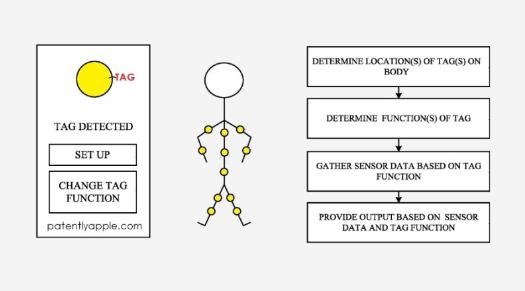

苹果专利图 4、5、6 和 7 是示例性屏幕,在使用可穿戴标签期间可能会显示在 iPhone、Apple Watch 等设备上。

苹果专利图 8、9、10 和 11 是标签 #10 不同用例的说明性示例。这些例子只是说明性的,如果需要,标签可以放置在不同的位置和 / 或可用于其他目的。

如图 8 所示,标签可以被配置为跑步助手,并且可以在用户跑步时使用运动传感器测量用户脚的上举和 / 或下垂角度(例如,胫骨和脚之间的角度)。

在图 10 中,标签放置在用户的膝盖上方,另一个标签放置在用户的膝盖下方,这些标签可以被配置成测量膝盖中的屈曲量(例如,通过比较大腿与小腿的运动和 / 或角度)。

在图中 11 中,我们看到一个说明性示例,其中用户在全身放置了多个标签以实现全身追踪功能。全身运动追踪可用于物理治疗应用、舞蹈应用、健身追踪应用、运动应用和 / 或任何其他需要全身追踪的合适应用。

尽管苹果的专利可以追溯到 2020 年,但它是以苹果工程师的名义提交的,而不是苹果公司的名义,以避免在美国被发现。当专利最终被授予时,苹果的名字将正式出现在美国专利上。近日公布的欧洲专利实际上确实将苹果列为申请人。
