​湿式报警阀上的压力开关应该如何接线才能满足规范要求？

湿式报警阀上的压力开关应该如何接线才能满足规范要求？

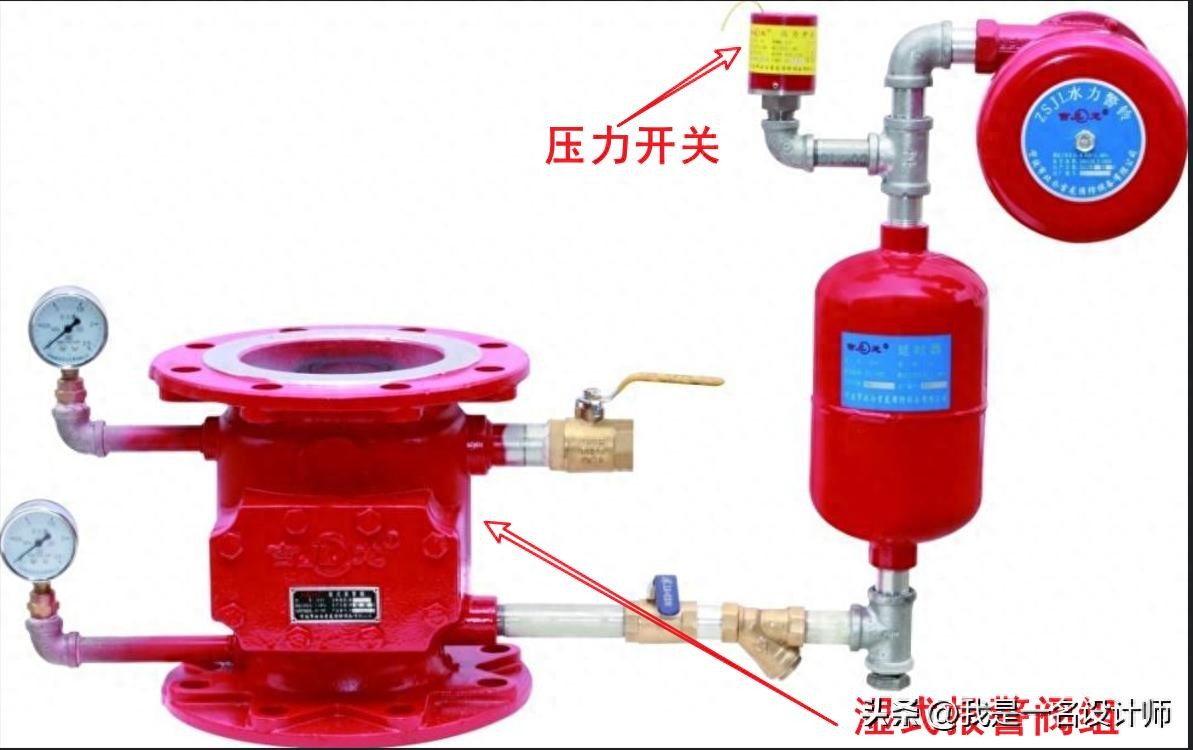

湿式自动喷水灭火系统相信做过消防工程的人都很熟悉，在湿式自动喷水灭火系统的核心组件湿式报警阀的报警管路上有个小东西，叫做压力开关。

它的作用呢主要就是用来连锁启泵和联动启泵。连锁启泵不需要火灾自动报警系统参与，只要压力开关动作，就可以直接启泵；而联动启泵就必须要火灾自动报警系统参与，此时压力开关动作信号只能作为触发信号，它还需要和火灾自动报警系统里的“触发装置”形成“与”逻辑，然后再通过联动控制器去控制启动水泵。

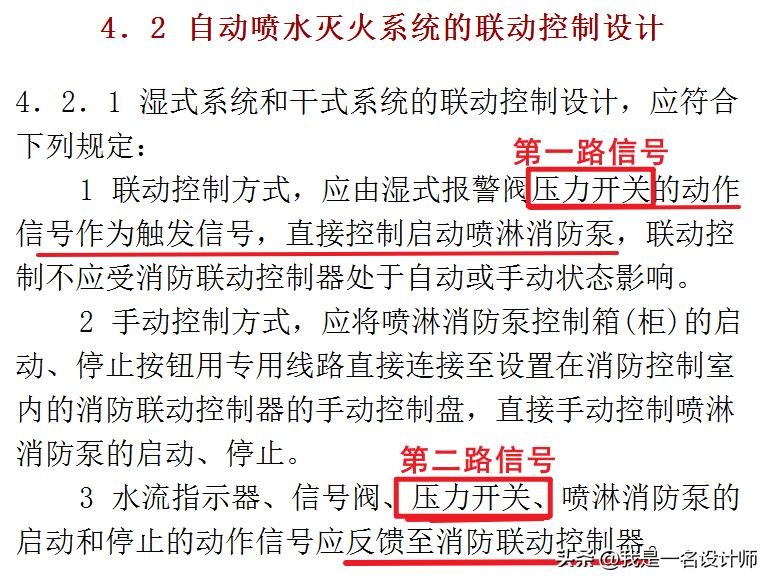

所以“压力开关”这个小东西产生的信号要去往两个地方，一个地方是自动喷淋泵的控制柜，另一个地方是火灾自动报警系统的火灾报警控制器。这一点在《火灾自动报警系统设计规范》GB 50116-2013的4.2条中有比较详细的相关描述。

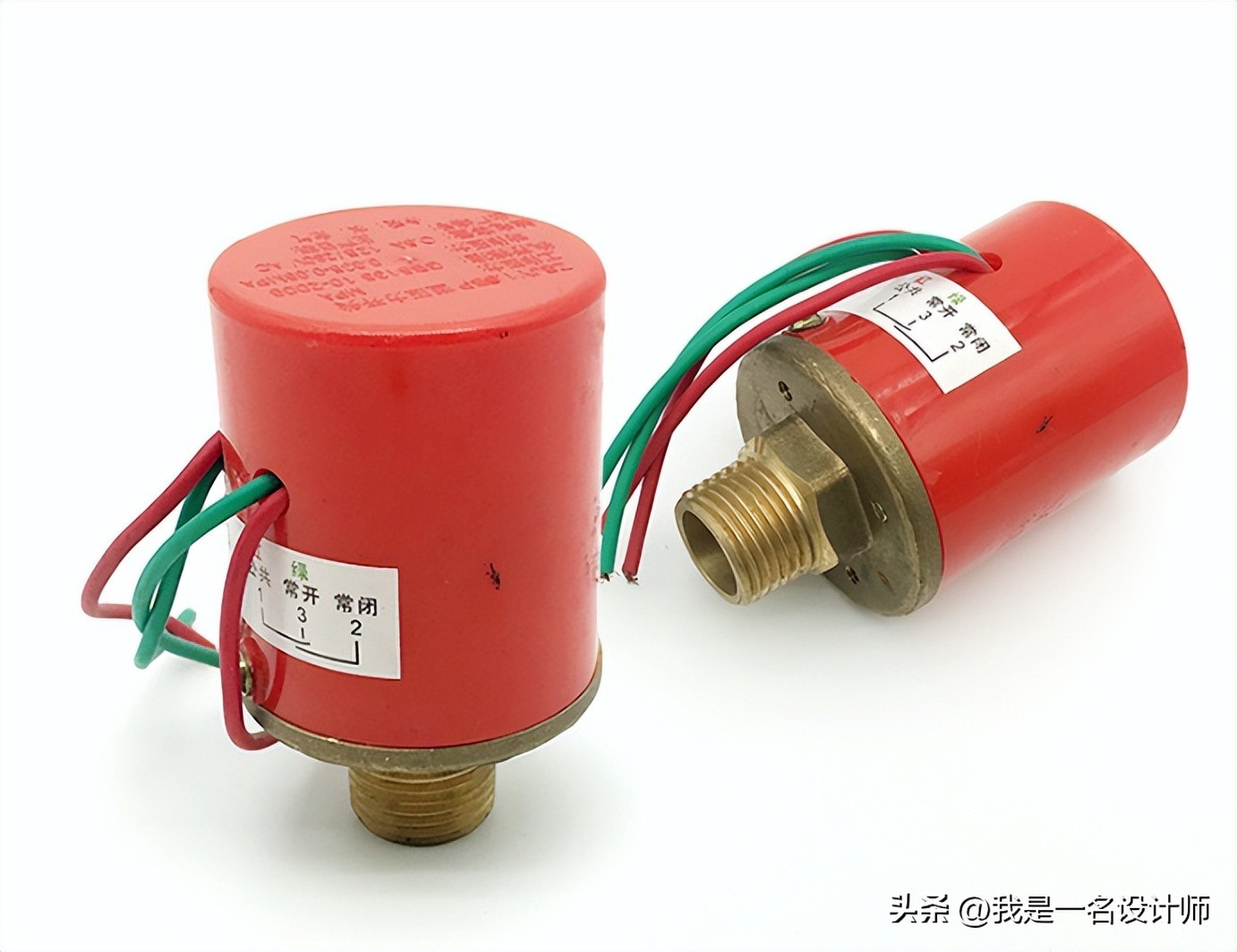

所以我们通常看到的压力开关都会带有两组线（两两一组，一共四根线）如下图所示:

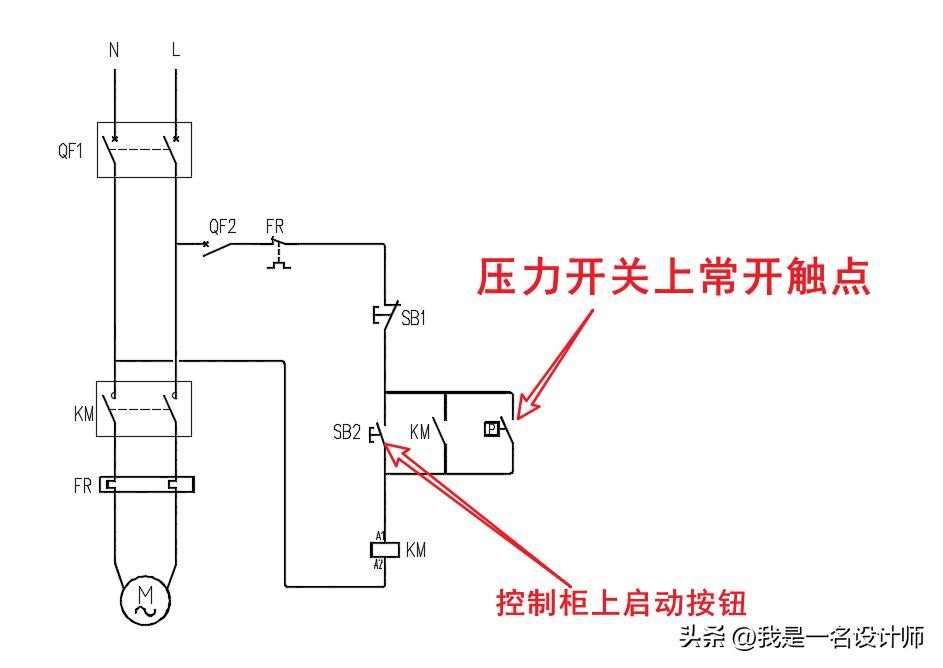

这两组线中有一组是“常开”的另一组是“常闭”的，“常开”的那一组线是去往水泵控制柜的，与水泵上的启动按钮相并连，这样不论是按启动按钮还是压力开关动作都可以直接启泵，下面画个简单电路，示意下压力开关的接线逻辑;

而另一组“常闭”线路通常是和火灾自动报警系统的“输入模块”相连接，就拿比较常见的8300模块为例简单示意下接线逻辑;

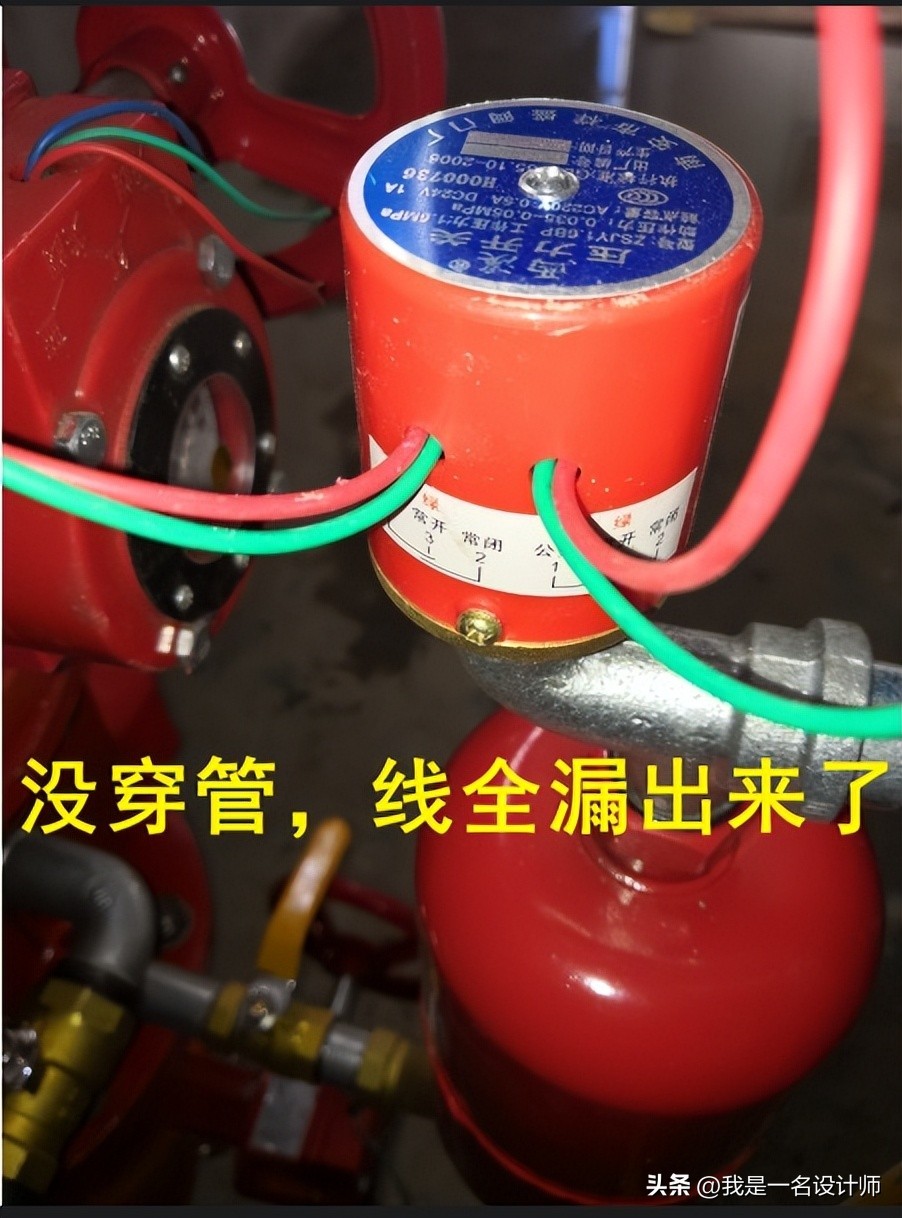

明白了这四根线的接线逻辑与接线方式，下面我们看一下现场是如何施工的

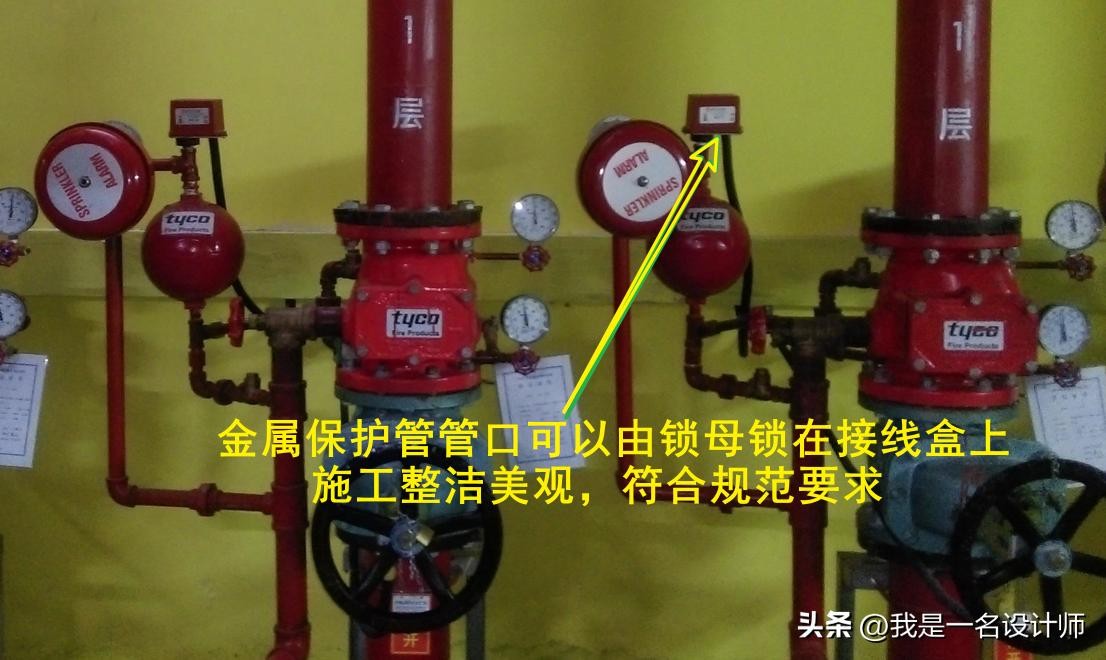

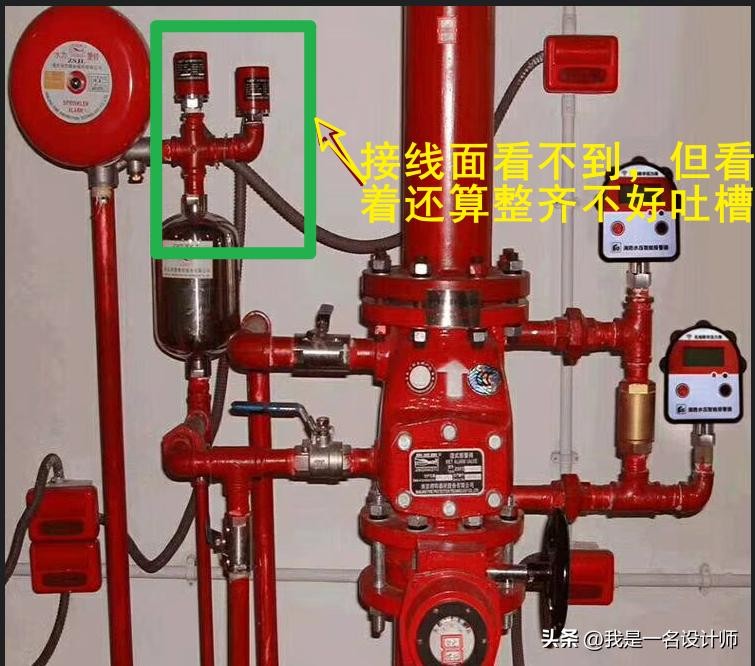

其实上面三种接线都是有问题的，最主要原因就是要么没穿保护管管，要么是虽然穿管了但接线处线缆外漏，造成这种现象的具体原因不是咱施工人员施工水平不行，确实是这款压力开关的产品设计的有问题，这圆溜溜的光滑侧面你出四根线，套管怎么和外壳连接，金属软管也没法使用锁母和护口，只能尴尬的提溜在哪。下面我再上个图大家看一下：

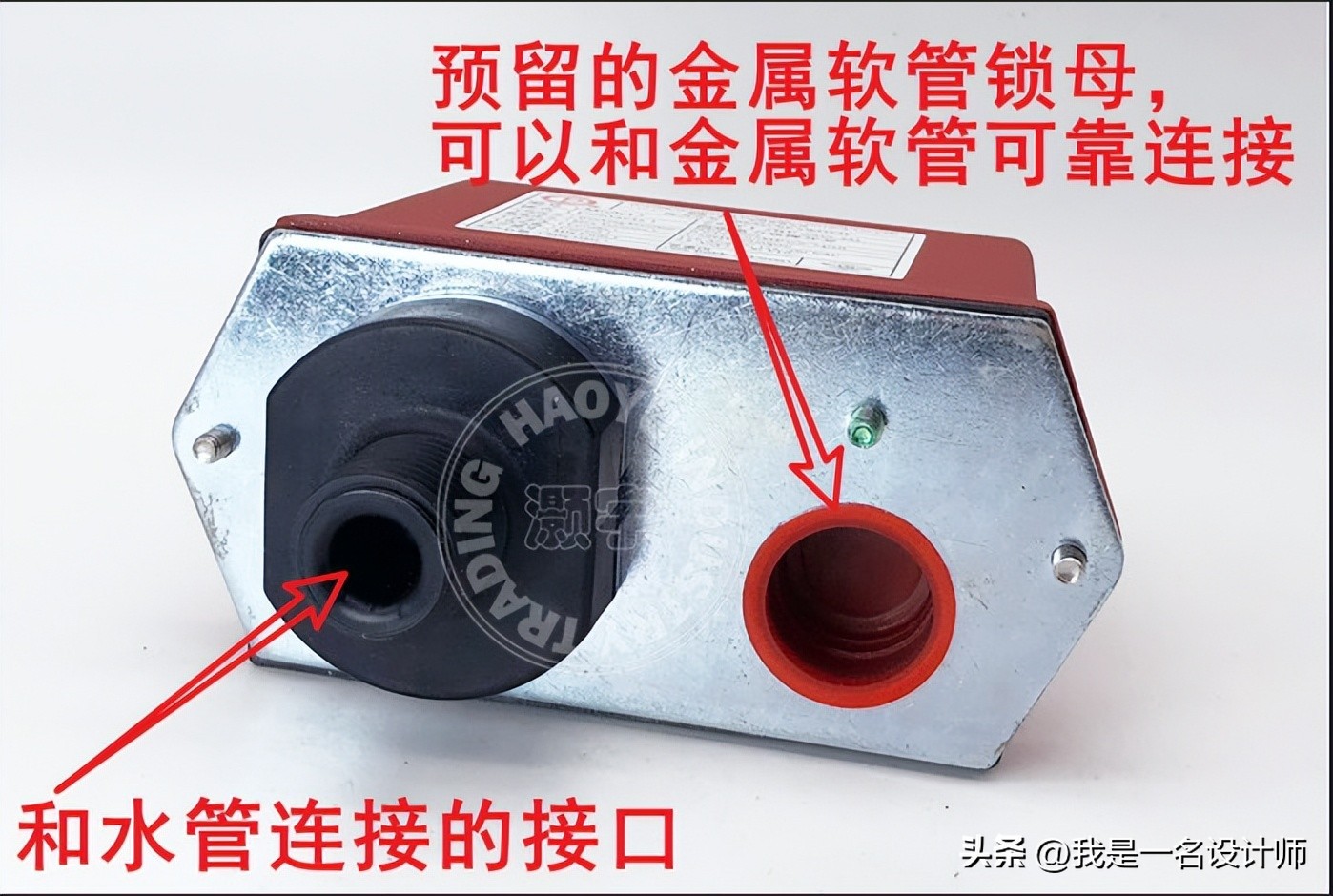

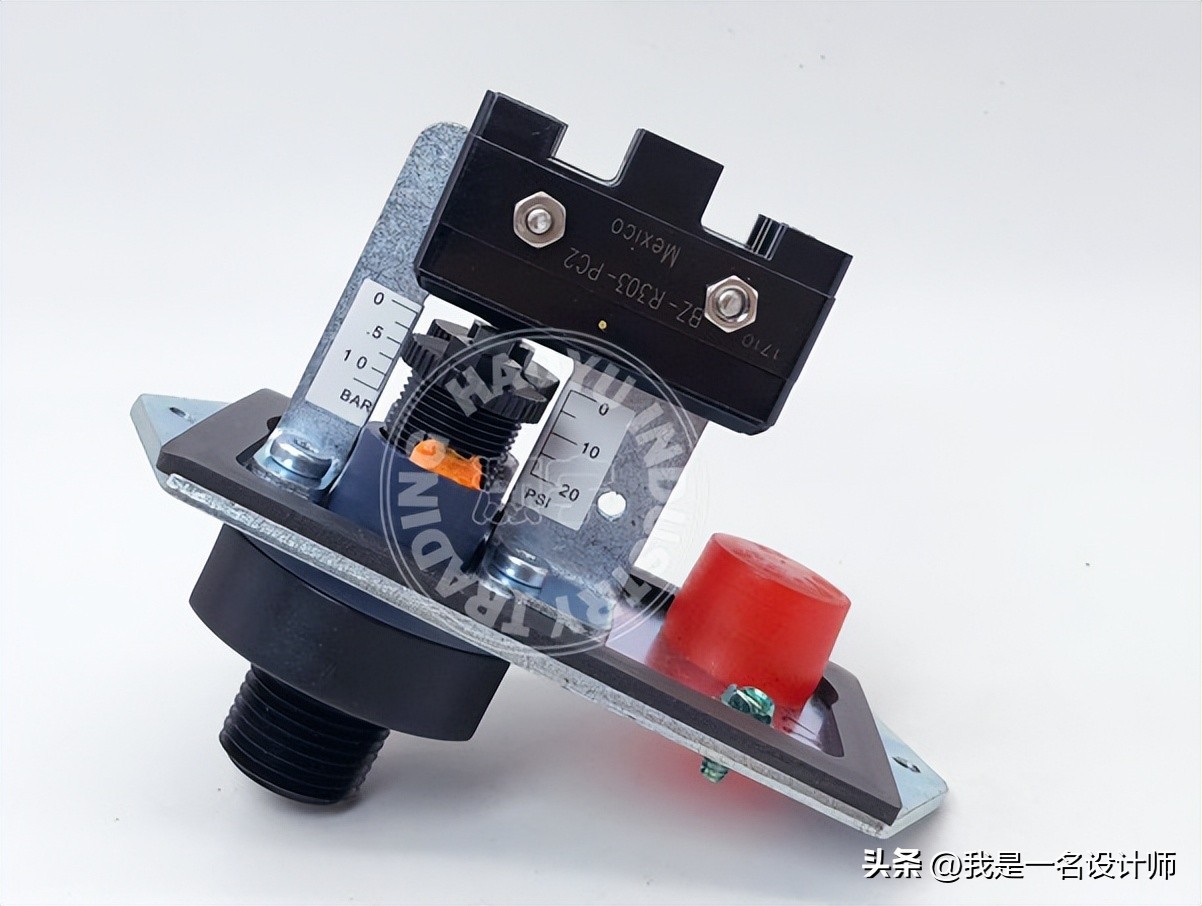

他们所使用的就是方形的，带有接线盒的压力开关，上面带的有锁母和护口

所以想要满足规范要求，不光要接线正确，并使用金属软管保护，更重要的是选择合理的消防产品设施，不然施工现场再怎么努力，依旧看起来是乱糟糟的。
