电动机综合保护器保护功能及动作原理

#文章首发挑战赛#

当三相电动机的主电路出现断相、过载、三相不平衡等故障时，电机综合保护器能够及时输出一个开关信号，通过控制系统断开电动机的三相电源，达到保护三相电动机的目的。

电机综合保护器

保护功能:断相保护、三相不平衡保护、过载保护。

1、（缺相）断相保护功能:当电动机的三相电源中任意一相缺相或电动机线包内部断相时，保护器会在≤1S的时间内动作。

2、三相不平衡保护功能:当电动机的三相电源中任意两相工作电流相差超过(50±10)%时，保护器会在≤1S的时间内动作。

3、过载保护:当电动机的工作电流达到额定值的1.2倍~6倍时，保护器会在（10S-80S）的时间内动作，这个整定的电流值是可以调整的。

1、控制电压为220V的电机综合保护器接线图

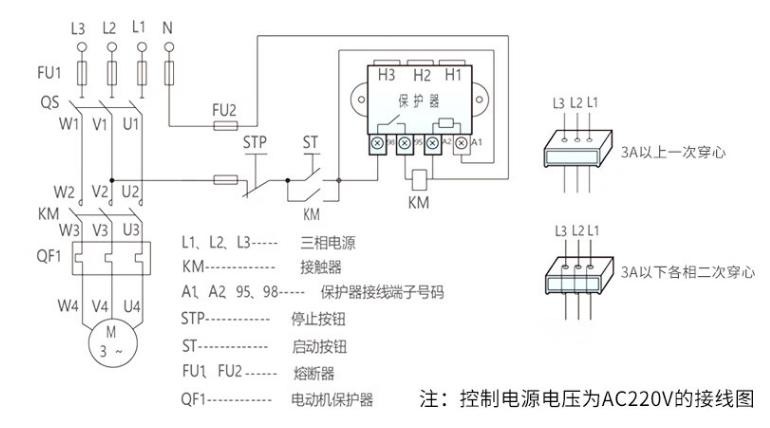

控制电压为220V的电机综合保护器接线图

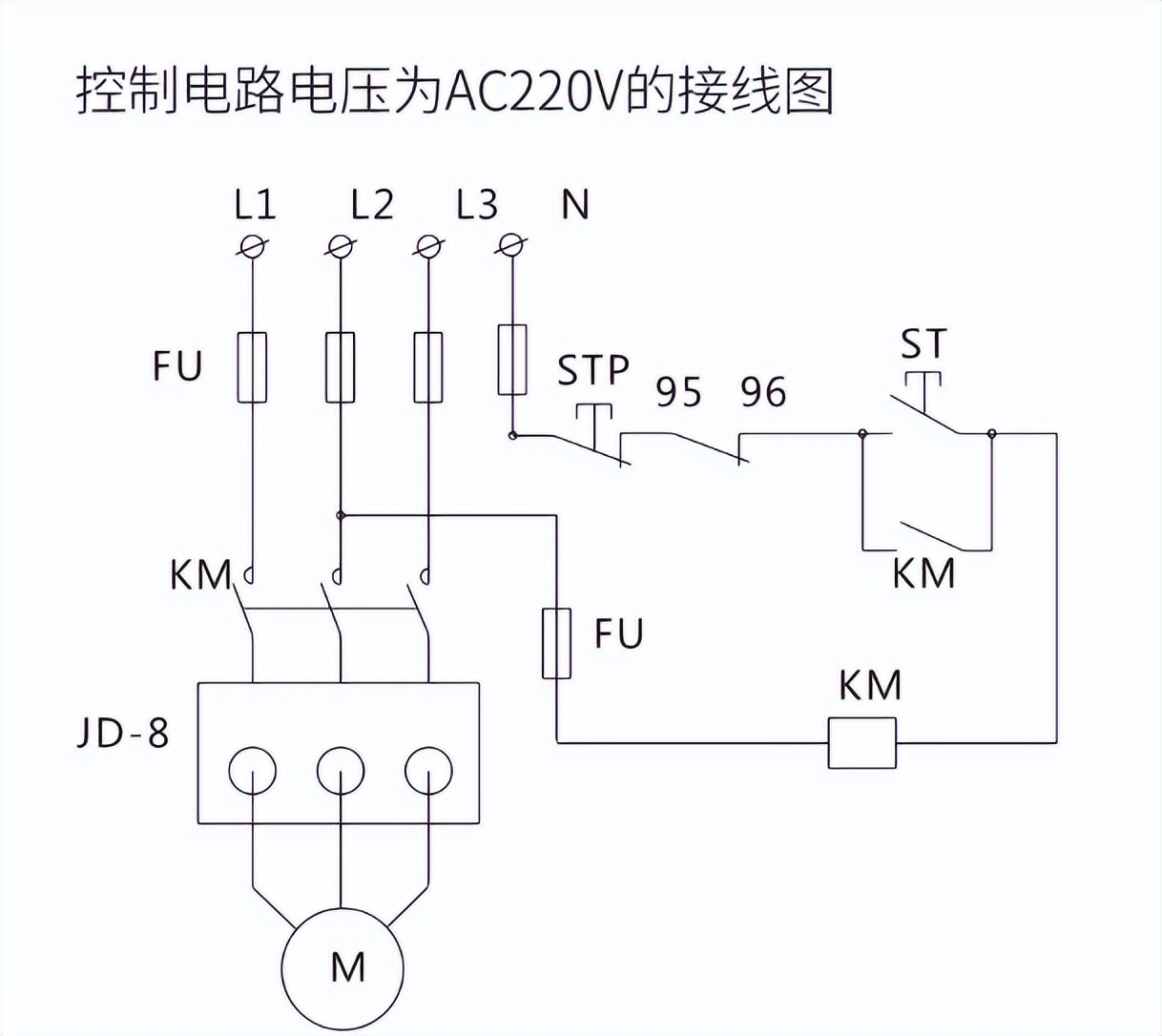

控制电压位220V的电机综合保护器接线图

2、控制电压为380V的电机综合保护器接线图

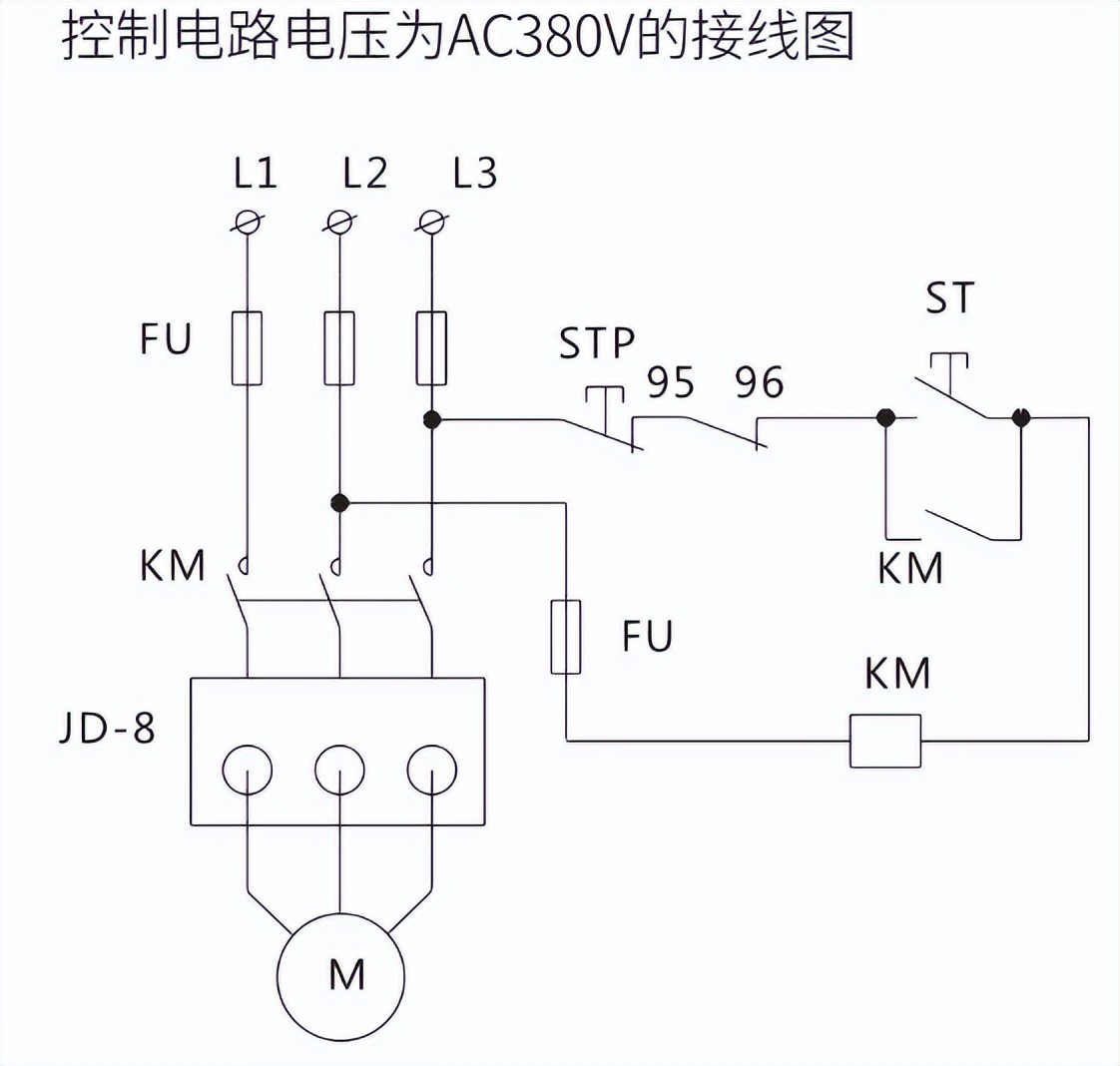

控制电压为380V的电机综合保护器接线图

控制电压为380V的电机综合保护器电路图

3、电机综合保护器保护电机实物接线图

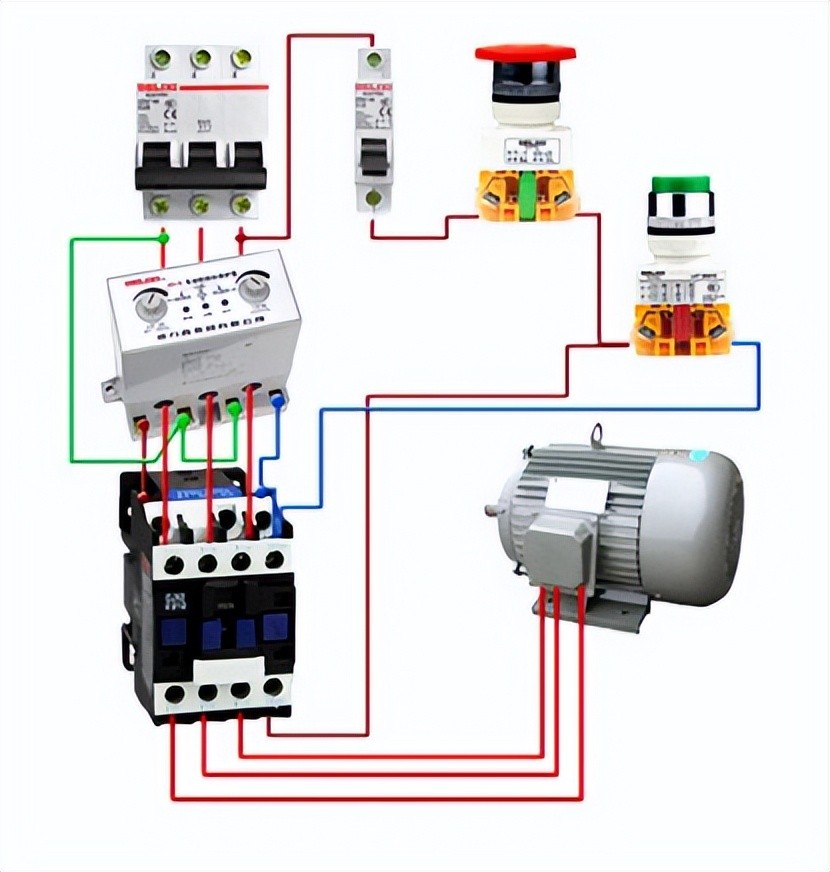

电机综合保护器保护电机实物接线图
