秒懂什么是PLC梯形图
秒懂什么是PLC梯形图
在了解PLC梯形图之前，先来复习一下我们常见的电路。
1、物理电路

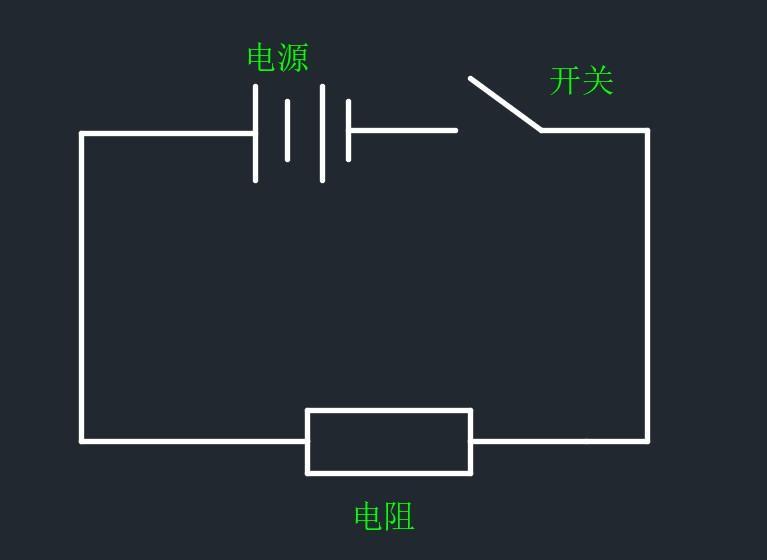

图1
电路组成：
能量：电源
控制：开关
负载：电阻
2、电工电路

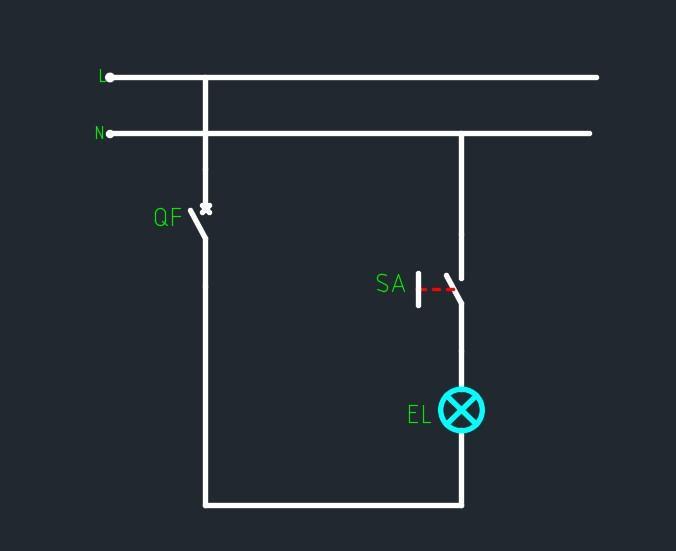

图2
电路构成：
能量：交流电L,N
控制：QF空开、按钮SA
负载: 灯EL
如果把电工电路变形，如下图

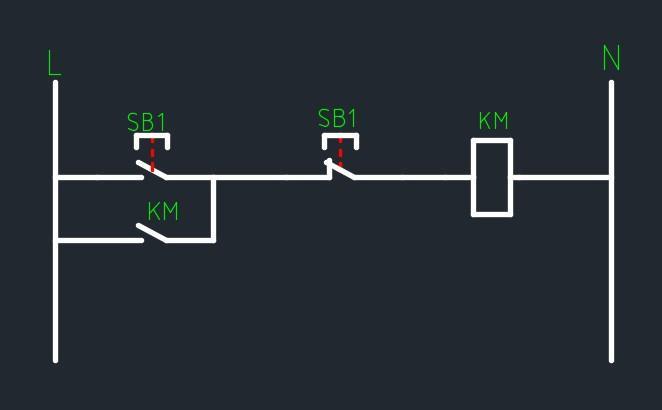

图3
电路构成
能量：交流电L、N
控制：按钮SB1 SB2
负载: 接触器线圈KM
3、PLC梯形图
同样我们的PLC梯形图也带有电路的特点，如果大家把梯形图和我们熟悉的电路联系起来我想会更快入门。

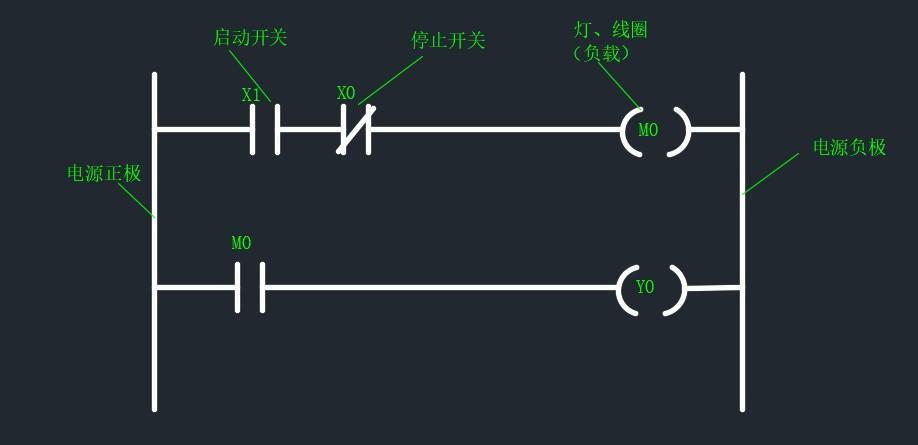

图4
电路构成：
能量：左母线是电源正极，右母线是电源负极
控制：常开触点、常闭触点（X、Y、M、C、T、.....）
负载：线圈（圆括号）
梯形图的每一行程序都可以认为是：电源从正极左母线出发经过常开、常闭触点（开关）最后通过线圈流到右母线负极构成一个闭环的电路，最后进行工作。
