​N卡历代卡皇——GTX690战术核显卡

N卡历代卡皇——GTX690战术核显卡

说到GTX690，相信很多人第一个反应应该是：哦吼？核显卡？这个梗的起源是因为早先的GTX590曾经发生过电容爆炸的事件，且功耗和发热量都比较大，从而被网友戏称为”核弹”。慢慢地这个名称引申到n卡的其他型号，尤其是高端双芯型号。而”战术核显卡”则是出于百度百科”航母杀手”的某一个版本，有一期军事节目中，主持人一脸正经地说出这个词，当时图吧卡吧都闹翻了，也不知道是那位大佬修改的百度词条(￣▽￣)"

视频加载中...

当时的视频(≧∇≦)ﾉ

与其他显卡产品不同，GTX690是第一块采用全金属外壳包裹的显卡产品。搭配透明亚克力以及顶部的骚绿色信仰灯，GTX690标志着NVIDIA将显卡的工业设计水准提升到了新的高度。

GTX690正面

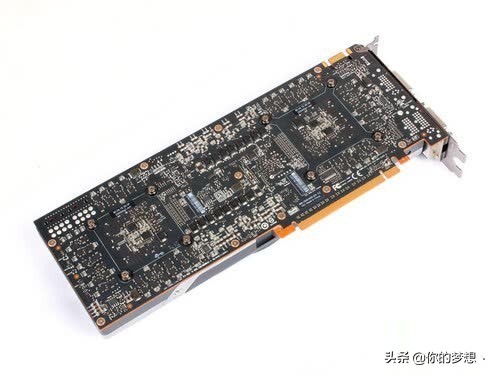

GTX690背面

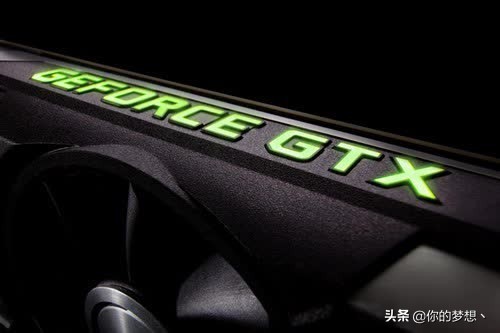

绿色信仰灯

为照顾两颗足本规格的GK104核心，NVIDIA在GTX690的PCB上下了不小的功夫，不仅一改GTX680略显“寒酸”的风格，并且补完了全部的供电元器件，更在此基础上大量敷设了各种全新的元器件，其PCB尺寸也达到了上代GTX590的水准。

拆解后PCB

为了应对两颗GK104芯片以及10+4相供电的发热，同时进一步降低散热系统的压力以及噪音，GTX690使用了全铝合金外壳+镁合金关键支撑件的设计方案，不仅达到了坚固与轻量化兼顾的目的，而且加强了整卡的散热能力。值得一提的是虽然本次GTX690的使用温度并不夸张，但这部分热量依旧会被外壳快速带离到显卡表面，所以在使用过程中尽量避免接触显卡本身。

镁合金骨架

散热器上方有透明亚克力板

拆下亚克力板后

散热器

散热器背面

全家福

SLI金手指

视频输出接口

由于采用了单卡双芯结构，GTX690仅支持单路SLI接口，两块GTX690就能达到4颗芯片SLI的效果。在输出接口方面则采用了3*DVI+miniDP的方案，能支持4屏输出以及3屏3D输出。

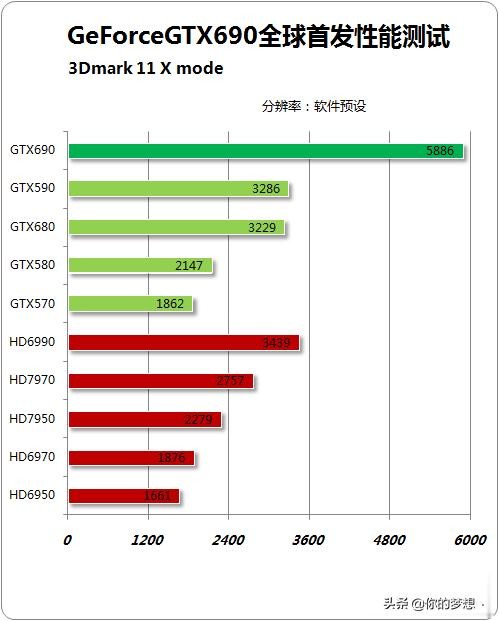

3Dmark 11 X

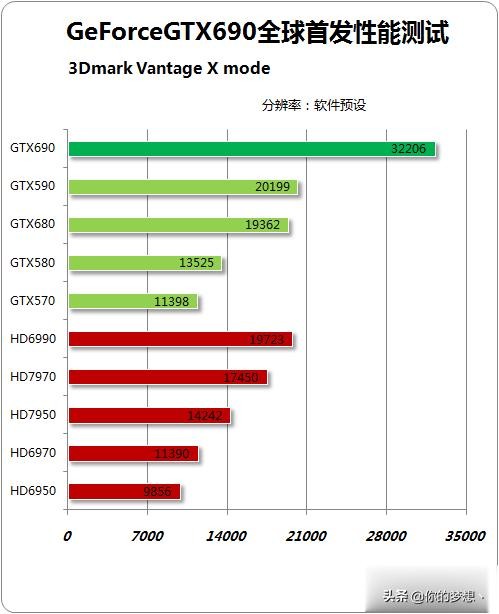

3Dmark vantage X

近乎翻倍的理论性能测试结果给了我们一个冲击。NVIDIA在上一代的单卡双芯旗舰GTX590上并未做到如此强劲的理论性能增幅，因此GTX690突破30000大关的3DmarkVantage以及近6000分的3Dmark11都表明了开普勒架构的成功。而它真正的对手HD7990将在一年后发布，究竟谁是最强的呢？欲知后事如何，且听下回分解o(*￣▽￣*)o点个关注再走呗QAQ
