千分尺结构示意图 标准机械千分尺的读法 在工业生产中，为了保证产品质量，机器中的每一个零件，都必须根据图纸上规定的公差要求来制造。实现公差要求，必须借助于有一定精度的测量工具，而千分尺就是其中最常用的一款。千分尺是应用螺旋副传动原理，将回转运动变为直线运动的一种量具。

螺旋测微器又称千分尺(micrometer)、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C和螺杆连成一体，其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。

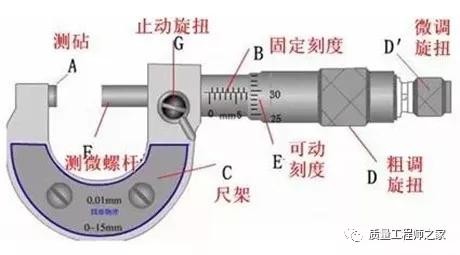

千分尺结构示意图

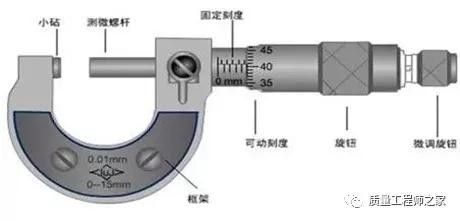

螺旋测微器的结构示意图

千分尺工作原理

螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器工作原理

螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

标准机械外径千分尺

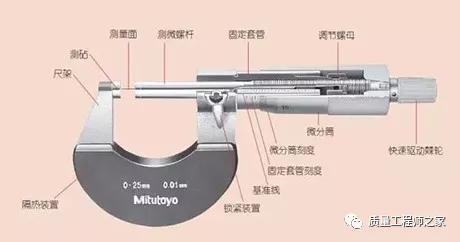

各部位的名称以及主要部件的名称如下图所示：

标准机械千分尺测量原理

心轴转一圈的距离p(p=0.5mm)，被微分筒(刻度)分成50等分，从而得到1个刻度的读数为0.01mm。

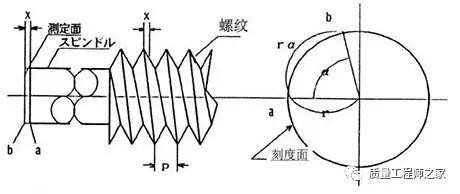

标准机械千分尺的测量原理图

标准机械千分尺的测量原理计算

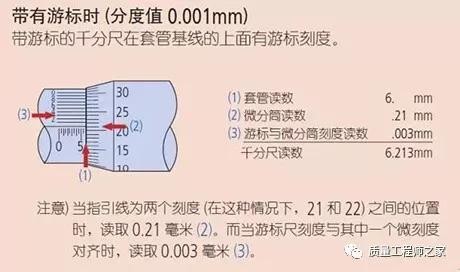

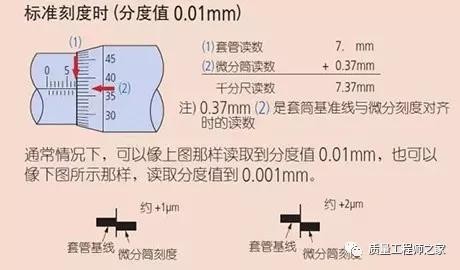

标准机械千分尺刻度的读法

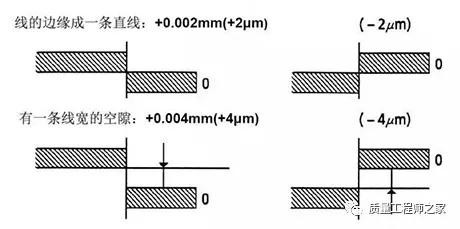

当基线对正之后，我们可以通过基线的位置来确定尺寸最后一位。

千分尺保管时注意事项

保存时注意保存在无阳光直射，湿气少，通风良好，灰尘少的地方;

切记一定要放在收纳盒中保存，不要直接放置在地面上;

最重要的一点：两个测量面之间开启0.1-1mm左右保管，同时不要锁紧紧固装置，防止在保管过程中产生故障。
