今天给大家分享一个点动与长动控制电路图，通过学习，希望对大家有所帮助。

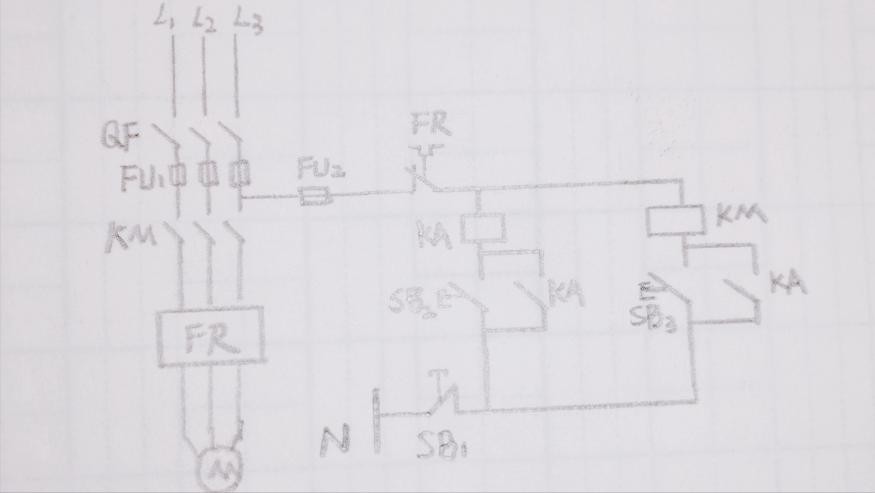

下图为原理图

（1）首先还是先讲他的一次回路，L1、L2、L3为380V进线电源，QF为断路器，FU为熔断器，KM为接触器控制常开点，FR为热继电器，M为电动机；当断路器QF闭合，接触器主触点KM闭合时，电机转动，KM断开时，电机停止转动。

（2）接下来我们讲一下它的二次控制部分，首先来讲一下长动控制电路，当按下启动按钮SB2，回路一形成通路，中间继电器线圈KA得电，辅助触点KA由开点变为闭点，回路二也形成回路，KM线圈得电，主触点KM得电，电机长动运行（在这儿强调一下，中间继电器KA的作用，实现自锁，从而实现电动机M的长动运行） 当发电机需要停止运行时，按下停止按钮SB 1，控制回路断电，接触器线圈KM失电，主回路断开电机停止运行。

（3）再讲一下点动运行，SB3为点动控制按钮，当按下时KM线圈得电，电机运行，当松开时SB3断开，KM失电，电机停止运行，这样就实现了点动运行。

（4）点动与长动控制电路图有好几种，我只是讲了其中的一种，希望大家触类旁通，灵活应用。
