两家共用一根网线怎样接线

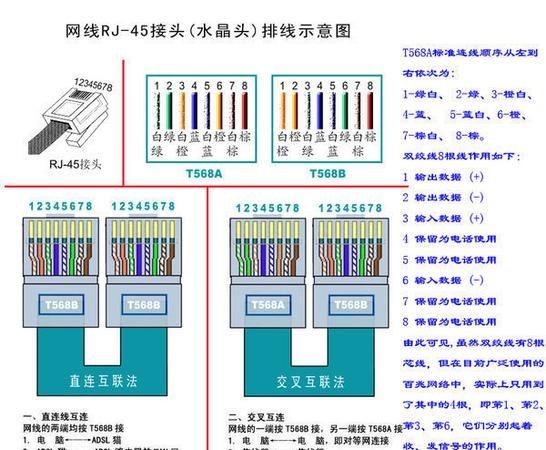

网线线序T-568A和T-568B的排列和标准接法

①网线线序T-568A的排列是:从左到右依次是1-绿白 2-绿 3-橙白 4-蓝 5-蓝白 6-橙 7-棕白 8-棕

②网线线序T-568B的排列是：从左到右依次是1-橙白 2-橙 3-绿白 4-蓝 5-蓝白 6-绿 7-棕白 8-棕

而网线的接法是

采用直连互联法和交叉互联法，直连互联法就是网线的两端采用相同的T-568A或T-568B线序排列制作网线；交叉互联法是网线的一端采用T-568A排列，而另一段则采用T-568B排列制作网线。

在网线的制作过程中，百兆网络传输实际只用了4芯，网线的1236使用，1、2芯用来发送数据，3、6芯用来接收数据，而网线4578芯则用于抗干扰及保证信号稳定性；在千兆的网络传输中，网线的8芯都要使用，而目前市面上传输百兆网络的网线一般指的是超五类网线，传输千兆网线的一般指的是超六类网线。

网线的测试

网线的水晶头两端制作好以后需要测试网线的通断，如果测试仪上8个指示灯都依次为绿色闪亮，则证明网线制作正确。如果出现任何一个灯为红灯或不亮时，证明网线存在断路或者接触不良现象，检查一下两端网芯线的线序排列是否正确， 如果是采用直连互联法测试仪上的灯应该是依次顺序的亮，如果采用的是交叉互联法测试仪的一端的闪亮顺序应该是3、6、1、4、5、2、7、8。

广告台普微动开关长寿命,灵敏度高,多种压柄选配,可定制3A电流产品.^^台普微动开关台普ROCPU致力于为我们的客户打造世界…

以上是个人浅见，如果有其他看法的欢迎在评论区留言一起交流，如果有点点道理，请随手点赞关注，感谢！

尬聊科技，知识分享节，越努力，越幸运，分享越多，收获越多!

在网络世界中传输各种数据的介质当属网线最为普及，也相对就好说更容易制作！虽然也要使用相对不太常用的专用工具，但，相对于光纤来说还是简单很多！

在接线的顺序上，是有标准的！只要按照标准制作网线连接，才可以使用长久！一个是568A，一个是568B！之所以有两个标准时因为以前老旧的设备电脑路由器交换机啥的不支持网线顺序的移动翻转，所以得有两个不同的顺序对应着，否则无法通讯！

现在所有的设备，不论是家用还是企业，基本都有自动翻转的功能，所以也就无所谓用哪一个标准！都是可以的！根据电子产品买新不买旧的原则！我们会选用568B标准，实际上我们实用的确实是568B的标准！至于那边守旧的外国人还在使用568A！管他呢！但是不管是A还是B都是可以的，甚至一端A一端B也是木有问题的！

水晶头的金属片面向自己，网线中的八根线芯颜色顺序按照568B标准时橙白，橙，绿白，蓝，蓝白，绿，棕白，棕色！所以当你看的时候发现两个全颜色爱在一起，那么必定是错的！A的话是1236翻转下变成绿白，绿，橙白，蓝，蓝白，橙，棕白，棕！这是手工自动翻转！设备自动翻转！用逻辑的方式翻转，他们还没有智能到用手把线拆了重做的地步！

交叉网线的芯线排列规则是：线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

水晶头里面的排线顺序有一定的标准，你没有按标准的颜色顺序接是上不了网的，电脑提示是“受限制无法链接”就说明你的这个做法不正确。还是按照标准顺序接，也便于维护。

一般做水晶头都是用T568A、T568B，两种接线方法的用途不一样，如果连接的双方地位不对等的，则网线两头的水晶头都必须同为568A标准或568B标准（平行线做法），例如电脑连接到路由器或交换机。

如果连接的两台设备是对等的，则用一头568A标准，一头568B标准（交叉线做法），例如电脑连接到电脑

扩展资料：

平行线的接法是一种最常用的网线制作规则。它的接法虽然也是一一对应，但每一脚的颜色是固定的。具体是：

第1脚——橙白。

第2脚——橙色、

第3脚——绿白。

第4脚——蓝色。

第5脚——蓝白。

第6脚——绿色。

第7脚——棕白。

第8脚——棕色。

超六类网线几根线

不是根据线来分的。

是根据网络设备来区分是接4根，还是8根的。

一般千兆的网卡和交换机才使用8跟，其他的设备，和电脑连接的一般也连接4根，不过要是电脑是千兆的网卡，那最好还是把8根线都连接上，另外要按标准的线序来连接网线，因为标准的接法信号的串扰比较小，双绞线的标准接法。

网线水晶头的连接方式并不复杂，常见的方法有两种：分别是平行线连接方式和交叉线连接方式。就让我们一起了解一下两种不同网线水晶头连接的顺序和方法吧。

网线水晶头接法步骤二、了解网线标准线序

标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕

标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕

网线两端都连接好水晶头之后需要做测试，确保网线水晶头已经成功连接，没有接触不良的问题。

扩展资料：

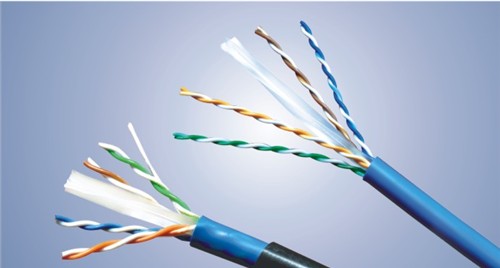

超六类网线会更粗一些，两个方面原因，因为CAT6A有两层屏蔽层，同时线芯也会更粗一些，CAT6则有独特的十字骨架结构。

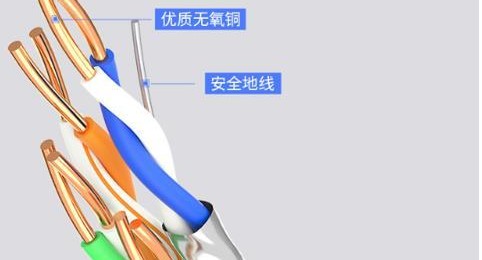

线芯的粗细是影响传输速率的重要指标，一般是成正比的。无论是六类还是超六类网线，优质线芯均为无氧铜材质，这也决定网线可以低衰减、高效率的传输数据。大家可以通过线芯横断面的颜色来判断线芯的材质。

超六类网线CAT6A线芯：约0.58mm，最高速率可达10000Mbps，带宽：500MHZ，网线直径约7.8mm；六类网线CAT6线芯约0.56mm，最高速率可达1000Mbps，带宽：250MHZ，网线直径约6.2mm；通过上面对比，超六类网线直接完胜六类网线。

参考资料来源：百度百科——超六类网线

六类水晶头网线颜色排序

真真正正千M网线做法:1000BaseTx下网线基本做法是橙白,橙,绿白,兰,兰白,绿,棕白,棕,与平常的一样,而如果需要跳线,真正线序为绿白,绿,橙白,棕白,棕,橙,兰白,兰,既1和3,2和6,5和7,4和8互换(注意:并非先前论坛里的某某高人说的4和7,5和8互换)

手工完美使用6类线用6类水晶头做法：手工用6类水晶头制作6类网线主要难度在于穿线而非压线,由于6类水晶头里的线槽与水晶头分离,而且线槽交错分两层,一般情况下无法手工正常穿线,经过摸索,先让6类线穿入6类水晶头线槽,然后轻轻拔出6类水晶头线槽,由于6类线比较粗,拔出后依然保持相对位置,这时轻捏此线再轻轻插入6类水晶头(6类水晶头里已插结实6类水晶头线槽)就OK,压线就用普通压线钳就OK

568a和568b的线序标准

568A线序排列：白绿 、绿 、白橙、蓝、白蓝、橙 、白棕、棕。

568B线序排列：白橙 、橙 、白绿、蓝、白蓝、绿、白棕、棕。

直连线：水晶头两端必须是同一种线序，即两端都是568A线序，或者两端都是568B线序。

一般用于不同设备之前的连接，如：路由与交换机、集线器与交换机、交换机与电脑、计算机与集线器之前。

交叉线：水晶头两端必须是不同的线序，即一端是568A线序，一端是568B线序。

一般用于同种设备连接，如：路由与路由、交换机与交换机、集线器与集线器、计算机与计算机之间，还有一种特殊情况就是路由连计算机也是用交叉线的。

扩展资料：

568A：

568A是做网线时遵循的一种行业标准。它规定了双绞线内的8个不同颜色的细线从左到右插入水晶头的顺序。该标准的制定者是美国电子工业协会（EIA）和电信行业协会（TIA），发布年份为1991年。1985年初，计算机工业协会（CCIA）提出对大楼布线系统标准化的倡仪，美国电子工业协会（EIA）和美国电信工业协会（TIA）开始标准化制定工作。在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

568B：

568B是商业大楼电信布线的标准网线线序。1985年初，计算机工业协会（CCIA）提出对大楼布线系统标准化的倡仪，美国电子工业协会（EIA）和美国电信工业协会（TIA）开始标准化制定工作。1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世。1995年底，EIA/TIA568标准正式更新为EIA/TIA/568A。EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

参考资料：交叉线、直连线与反转线 – 百科

以上就是关于六类网线的线序,两家共用一根网线怎样接线的全部内容，以及网线的线序的相关内容,希望能够帮到您。
