三条特殊光线：凸透镜作图的万能法宝

凸透镜作图是初中物理的一个重要知识点，要过好这个知识点，就要把基础过好。这个基础就是三条特殊光线的画法，本文简单介绍三条特殊光线的作法以及它们在实际作图中的应用。

三条特殊光线

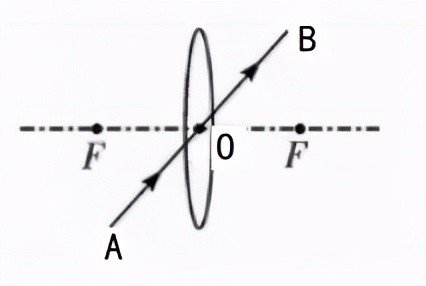

1、第一条特殊光线：经过透镜光心的光线，经凸透镜折射后，折射光线的传播方向不变。如图1所示，光线AO经凸透镜折射后，折射光线OB的传播方向不变。

图1

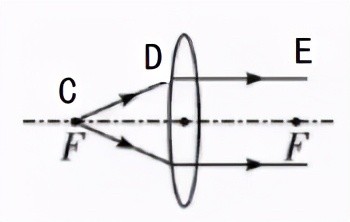

2、第二条特殊光线：经过凸透镜焦点的入射光线，经过凸透镜折射后，折射光线平行于主光轴。如图2所示，光线CD经凸透镜折射后，折射光线DE的传播方向与主光轴平行。

图2

3、第三条特殊光线：入射光线平行于主光轴，经过凸透镜折射后，折射光线经过凸透镜的焦点，如图3所示。仔细观察，大家会发现，根据光路可逆，这条光线其实就是第二条特殊光线的可逆光线。

图3

三条特殊光线的作图应用

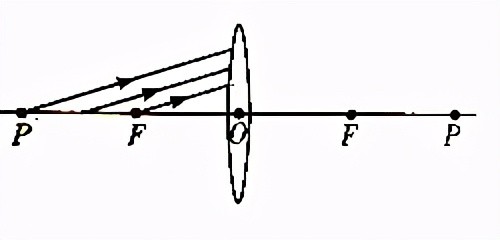

应用一：如图4所示，请完成下图三条平行光线经透镜折射后的光路图。

图4

方法指引：

1、经过2倍焦距P点的光线，折射后必经过P点；

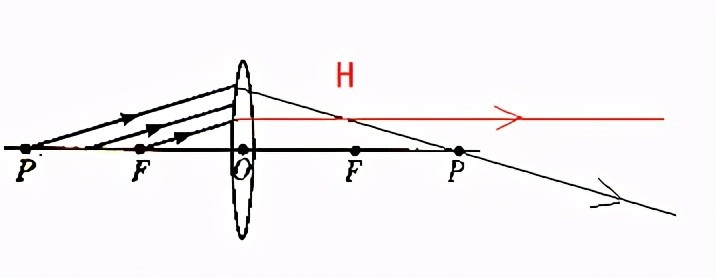

2、经过焦点F的光线，折射后，折射光线平行于主光轴；两条折射光线相交于H点，如图5所示。

图5

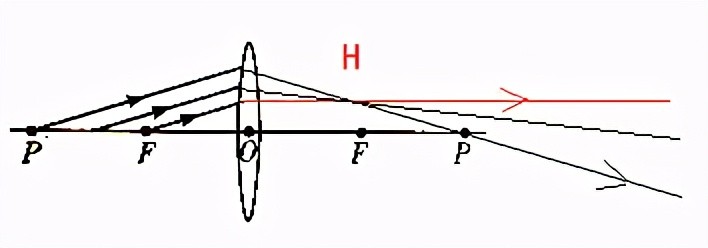

第三条光线因为与其它两条光线是平行光线，经过凸透镜的折射后，三条光线的折射光线必定相交于一点，这个点就是H点，所以第三条光线的折射光线必过H点，如图6所示。

图6

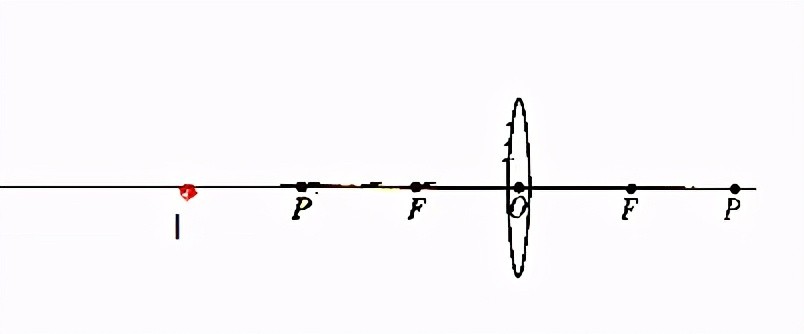

应用二：如图7所示，I点是位于凸透镜主光轴2倍焦距外的一个点，请在凸透镜的另一侧准确地找到它对应的像。

图7

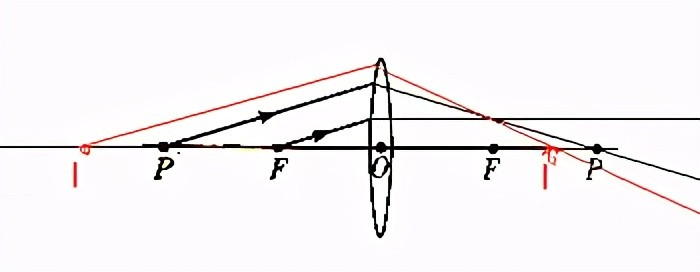

方法一：如图8所示。

图8

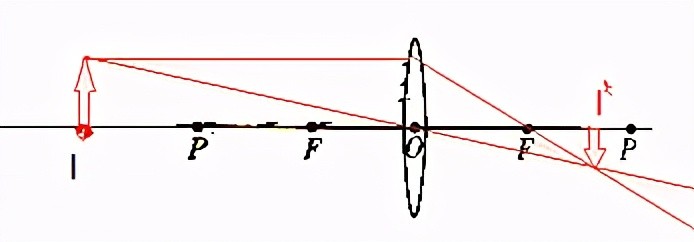

方法二：如图9所示。

图9

经过前面三条光线的理解，相信大家应该可以看懂作图的原理吧？

如果还有疑问，可以留言给我哦。我会在评论区附上相关解释。
